Laufräder der Zeiten.

Letztens las ich einen interessanten Artikel von Jan Heine auf seinem Blog „Off the beaten path“ über den Aufbau von Laufrädern. „Off the beaten path“ ist ein Ausdruck der vermutlich auf Henry David Thoreaus Werk „Walden“  zurückgeht; in den Sechzigern und Siebzigern war das in der Linksalternativen Szene ein recht gerne gelesener Autor, der heute aus dem allgemeinen Bewusstsein in Deutschland fast völlig verschwunden ist – ebenso wie B.F Skinner (der uns mit Walden II langweilte), Carlos Castaneda oder Robert Shea und Robert Anton Wilson und deren Illuminatus! Werken. Ja, all das musste man lesen, wenn man in den Siebzigern als hipper Intellektueller durchgehen wollte. Am besten kaufte man das ganze Zeug dann auch noch bei Montanus.

Zum Ausgleich las ich heimlich die Freak Brothers, weil das bei den Linken akzeptiert war.

freaks

Walden von Henry David Thoreau ist die Fiktion einen alternativen und ausgewogenen Lebenstil zu verwirklichen. Jan Heines Artikel über Laufräder ist eine Fiktion über den perfekten Aufbau von stabilen und haltbaren Laufrädern:

By now, most cyclists know that spokes don’t break from overloading, but from fatigue as the spoke is loaded and unloaded when the wheel rotates. The wheel flattens at the bottom, which unloads the spoke at 6 o’clock. With each wheel revolution, every spoke passes through that spot, where it is slightly detensioned, and then tensioned again. Over time, that causes the spoke to fatigue.

laser-det_0

To get the maximum life out of your spokes, you want the detensioning to be as small as possible. That is what double-butted spokes (above) are for: They are thinner in the middle, so they can stretch more, which means that they don’t detension as much as a thicker spoke would. Yet the ends, where spokes fail if they break, are thick and thus will last a long time. It may seem counterintuitive at first, but the thinner mid-sections make double-butted spokes more durable than thicker straight-gauge spokes.

Also, nehmen wir einmal an, die Grundannahmen sind hier richtig: Jedesmal wenn die Felge bzw. der Reifen den Boden berühren, wird das ganze leicht verbogen, so dass die Felge flach wird. Dadurch wird der Abstand zwischen Nabenflansch und Felge geringer, die zugehörige Speiche wird kürzer und entspannt sich.

Jetzt vergleichen wir mal was passiert wenn wir zwei Speichen haben: Eine mit einem dünnen Durchmesser in der Speichenmitte (z.B. DT Swiss Revolution 2,0 / 1,6 mm) , und eine, die einen durchgehenden Durchmesser von 2,0 mm hat (z.B. DT Swiss Champignon). Die Kraft mit der die Speichen eingespannt sind beträgt z.B. 800 N, das ist ein realistischer Wert. Diese Kraft ist unabhängig vom Durchmesser überall in der Speiche gleich, da die Speiche gerade ist und wegen der gelenkigen Lagerung in Felge und Flansch keine Momente aufnehmen kann. Man kann die Spannung Sigma (Tension) im Querschnitt berechnen in dem man die Kraft durch die Fläche des Querschnitts teilt, also:

Sigma (DT Revo) = 800 N / ( Pi x 1,6 mm x 1,6 mm x 0,25) = 400 N / mm2 (gerundet)

Sigma (DT Champ) =  800 N / ( Pi x 2 mm x 2 mm x 0,25) = 250 N / mm2 (gerundet)

Die Verformung hier ist elastisch, also sie kann auch rückgängig gemacht werden im Gegensatz zu einer plastischen Verformung. Der Zusammenhang zwischen Spannung und elastischer Verformung wird durch das E- Modul beschrieben:

E={\frac  {\sigma }{\varepsilon }}={\text{const}}

Sigma oben steht für die Spannung, Epsilon unten für die Verformung als Anteil der Gesamtlänge. Der Zusammenhang zwischen Spannung und Verformung ist linear und wird durch die Konstante E beschrieben. Diese ist unterschiedlich in Abhängigkeit vom Material, bei Stahl wie bei Speichen beträgt sie etwa 210.000 N/mm2.

Was passiert also mit der Spannung in den beiden Speichen, wenn sich die Felge um 0,1 mm verformt und die Speiche 280 mm lang ist? Dann wird die Spannung in der Speiche um E x 0,1 mm / 280 mm geringer, also: 75 N / mm2.

Mit anderen Worten, die DT Revo verliert etwas weniger als 20% ihrer Spannung, während die DT Champ 30% verliert. Warum macht das nun einen Unterschied?

Das kann man durch einen Wöhlerversuch nachweisen. Das funktioniert im Prinzip so, dass man ein Stück Stahl (eben z.B. eine Speiche) immer wieder in gleichen zeitlichen Abständen durch eine Zugspannung be- und entlastet. Also ziehen, wieder loslassen, wieder ziehen, bis die Speiche bricht. Die Ursache des Bruches ist die Ermüdung des Materials durch ständige Be- und Entlastung. Bei dem Wöhlerversuch zählt man, wie viele Lastwechsel (also einmal ziehen und loslassen) durchgeführt werden müssen, bis es zum Bruch kommt. Und da ist es so, dass die Zahl der Lastwechsel deutlich geringer ist, wenn die aufgebrachte Spannung groß ist. Und umgekehrt. Also, wenn ich die DT Revo Speiche wie oben beschrieben, jedesmal um 75 N / mm2 be- und entlasten würde, dann hält sie vielleicht 10 Millionen Lastwechsel, wenn ich aber jedesmal um 350 N / mm2 belasten würde, dann vielleicht nur noch 2 Millionen Lastwechsel.

Und aus diesem Grund machen dünnere Speichen Sinn, um haltbarere Räder zu bauen.

000111

Jetzt braucht man noch gute Felgen. Mavic hat gerade eine überarbeitete Version der Open Pro vorgestellt, neben der Rigida DP18 eine der am längsten im Markt erhältlichen Felgen. Dem Trend folgend ist dies auch für Tubeless Reifen geeignet und wird in zwei Versionen, mit Bremsflanke für Felgenbremsen und ohne für Scheibenbremsen angeboten. Sorry, drei Versionen, da gibt es noch eine exotische Version mit Exalith Beschichtung an den Bremsflanken, die da ganze irrwitzig teuer macht (170€ pro Felge).

00011

Könnte die Scheibenbremsen Version sein ohne Bremsflanke

0001

Ist das „Exalith“ ??? Oder geschmolzene Lava ????

Das sieht wirklich wie eine moderne Alufelge aus, alles klassische ist da weg. Interessant, dass Mavic aber trotzdem nicht auf Speichenösen verzichtet – in silber. Ich mag die Open Pro, auch wenn ich die bei klassischen Rädern nicht verbauen kann. Sonst ist da eine Stabile und verlässliche Felge, auch wenn ich sonst nicht gerade ein Fan von Mavic Rädern (oder Reifen) bin.





















6 Kommentare

Eingeordnet unter 2017, Ingenieur, Mob

Modernes für Klassiker heute: Felgen

Mit ganz wenigen Ausnahmen (zwei, davon eine temporär) sind an allen meinen Rädern auch selber aufgebaute Laufräder verbaut. Denn ein Laufrad ist eine Komponente am Rad, bei der sich viel individualisieren lässt und somit wird irgendein Rennrad eben noch ein Stück mehr „mein Rennrad“.

Es gibt leider auf dem Markt nur wenige Systemlaufräder die mir gefallen, die stabil und dann auch noch bezahlbar sind. Zudem habe ich auch einige schlechte Erfahrungen damit gemacht: Mein erstes Systemlaufrad, eine Cannondale/Mavic Combo ließ sich nicht wirklich zentrieren. Danach hatte ich zwei Versionen Campagnolo Zonda montiert, die sehr gut aussehen, aber wehe da reißt unterwegs mal eine Speiche. Da schleift die felge sofort an der Kettenstrebe vor lauter Ausschlag. Und später hatte ich mal etwas von DT Swiss in 24/28, aber das war nicht stabil genug für mich.

Vom Design her kommt mir so ein langweiliger Mavic Satz auf keinen Fall an das Rad, Hätte ich viel Geld und würde es hier nicht regnen, dann würde ich mir sicher etwas von HED oder ENVE kaufen, bis dahin baue ich selber.

Da ich relativ schwer bin und viel fahre, möchte ich gerne etwas stabiles und unverwüstliches fahren, aus diesem Grund baue ich gerne Laufräder mit 32 3-fach gekreuzten Speichen. Ich verbaue immer DT Swiss Revolution oder Competition Speichen, weil ich die am einfachsten bekommen kann, sonst hätte ich auch schon mal SAPIM oder Hoshi verbaut; immer Messing Nippel, immer Messing Unterlegscheiben am Nabenflansch und sehr gerne geöste Felgen.

Die Zeit der geösten Felgen ist ja vorbei. Gerd Schraner Der Laufwerkspabst) schrieb dazu bereits 1999: „Zur Frage, ob Ösen an Felgen Sinn machen ist die Fachwelt geteilter Meinung. Ösen haben die Aufgaben, die Nippellöcher an den Felgen zu verstärken. Geöste Felgen wiege in der Regel mehr als ungeöste. Auf der anderen Seite erleichtern sie das zentrieren eines Laufrades. Die Nippel (Messing oder Alu auf Stahl) lassen sich unter hoher Speichenvorspannung leichter zentrieren als bei ungeösten Felgen (Messing oder Alu auf Alu). Ungeöste Felgen sind vollwertig, sofern das Felgenunterbett – wo der Nippelkopf aufliegt – verstärkt ausgeführt ist. Die Zukunft wird der ungeösten Felge gehören.

Zur Zeit gilt mein besonderes Interesse dem Aufbau silberner Laufräder. Das hat sich einfach ergeben aus den Rahmen, die sich gerade im Keller stapeln – dazu passen silberne, niedrig bauende Laufräder meiner Meinung nach am besten. Also habe ich mich zusammen mit dem Rennrad News Forum umgesehen, was an neuen Felgen auf dem Markt verfügbar ist. Natürlich gibt es alternativ dazu auch noch eine Menge klassischer Felgen in den einschlägigen Quellen, beispielhaft sind hier Ambrosio Super Elite, FIR EL19, Mavic Module E, MA2 oder Wolber Super Champion genannt. Diese sind gebruacht auch die vermutlich günstigere Alternative. Aber was gibt es denn in blitzblank neu? Zunächst habe ich einmal willkürlich Bedingungen daran gestellt:

Bedingungen:

  • Silber, und zwar überall, nicht nur an der Bremsflanke. Silber oder Chrom, glänzend- Also auf keinen Fall grau eloxiert oder teilweise silber. Oder solche Shimano Farben
  • Niedriges Felgenprofil. Also, um einmal eine willkürliche Grenze zu ziehen, nicht höher als 25 mm. Am liebsten Kastenfelgen, aber Aerofelgen sind auch OK.
  • Nur Drahtreifenfelgen aus Aluminium. Ja, klassisch wären eher Schlauchreifenfelgen. Aber wer will so etwas ernsthaft vebauen und damit fahren?
  • Rennradfelgen, also 700c (ETRTO 622) oder von mir aus aus 28 Zoll. Und nicht breiter als eben 25 mm, also keine MTB oder Treking Felgen. Deshalb dürfen die Felgen auch nicht schwerer als sehr großzügig bemessene 600 Gramm sein.
  • Auf jeden Fall für 32 Speichen. Andere Speichenzahlen sind auch in Ordnung, aber 32 Lochfelgen sollten eine Variante sein.
  • Auf liebsten geöst. Zweifach geöst ist noch besser. Zum Thema Ösen siehe Schraner. Persönlich finde ich allerdings geöste Felgen wertiger und hübscher.

Um das klarzustellen, das ist hier keine Aufbauvorschrift vor klassischer Rennräder mit modernen Felgen. Das ist eine Aufzählung von derzeit erhältlichen Felgen, die die obigen Bedingungen erfüllen und die ich deshalb gerne an meinen Rädern verbauen würde.



H plus Son TB14

tb14_rim_polish

h-plus-son-tb14-classic-alloy-felge-700c_b4

tb14

Eine der schönsten Felgen, die man neu kaufen kann.

Kosten: ca €70
Gewicht: 490 Gramm
Höhe: 14 mm
Breite: 23 mm
Speichenzahl: 28, 32, 36
Zweifach geöst
Hersteller Site

Online verfügbar bei SM Parts
Importeur in Deutschland: siehe Hersteller Site

+ Qualitätsprodukt
+ Schöne, runde Querschnittsform
+ Erhältlich auch in schwarz, grau und gold eloxiert
+ Nettes Detail mit dem Gewicht am Ventilloch, ähnlich alter Ambrosio Felgen.

H plus Son Archetype

archetype-polished-decal-view

f5pista-flame-shutter-002archetype

Eine der schönsten Aerofelgen, die man neu kaufen kann.

Kosten: ca €65
Gewicht: 470 Gramm
Höhe: 25 mm
Breite: 23 mm
Speichenzahl: 20, 24, 28, 32, 36
Nicht geöst
Hersteller Site

Online verfügbar z.B. bei Goldsprint
Importeur in Deutschland: siehe Hersteller Site

+ Qualitätsprodukt
+ Sehr schönes Design mit hohem Wiedererkennungswert
+ Erhältlich auch in schwarz und grau anodisiert
– Richtig klassisch wirkt diese Felge nicht. Trotzdem.

Velo Orange PBP

pbp_rim-2dsc06840-300x225

Velo Orange OEM Felge aus Taiwan

Kosten: ca. € 65
Gewicht: 450 Gramm
Höhe: 12 mm
Breite: 19 mm
Speichenzahl: 32, 36
Einfach geöst
Hersteller Site

Online verfügbar bei Velo Orange US
Importeur in Deutschland: siehe Hersteller Site

+ Rostfreie Ösen
+ Simples, klassisches Design
– Speichenspannung maximal 1150 N

Grand Bois Scarabee

9ae48201

gb_rim_scarabe_c

Kosten: ca. € 55
Gewicht: 530 Gramm
Höhe: 13 mm
Breite: 23 mm
Speichenzahl:  36
Auf jeden Fall geöst
Hersteller Site

Bezugquelle: Japan oder Compass Cycle US
Importeur in Deutschland: Vermutlich keiner.

+ Qualitätsprodukt, OEM Taiwan
+ Rostfreie Ösen
+ Simples, klassisches Design

Grand Bois Pappilon / Papillon Vintage

papi_2

Kosten: ca. € 66
Gewicht: 520 Gramm
Höhe: 16 mm
Breite: 23 mm
Speichenzahl:  32, 36, 40
Auf jeden Fall geöst
Hersteller Site

Bezugquelle: Japan oder Compass Cycle US
Importeur in Deutschland: Vermutlich keiner.

+ Qualitätsprodukt, OEM Taiwan
+ Rostfreie Ösen
+ Simples, klassisches Design
+ Auch für 40 Speichen (wie die Kinlin)

Grand Bois Abeille


Die dünnste Grand Bois Felge.

Kosten: ca. € 64
Gewicht: 465 Gramm
Höhe: 18 mm
Breite: 19 mm
Speichenzahl:  32, 36
Auf jeden Fall geöst
Hersteller Site

Bezugquelle: Japan oder Compass Cycle US
Importeur in Deutschland: Vermutlich keiner.

+ Qualitätsprodukt, OEM Taiwan
+ Rostfreie Ösen
+ Simples, klassisches Design

Halo Retro

whha-retro-rim

halo-retro-wheels-rim

Kosten: ca. € 50
Gewicht: 460 Gramm
Höhe: 21 mm
Breite: 20 mm
Speichenzahl: 28, 32, 36
Einfach geöst
Hersteller Site

Online verfügbar z.B. bei Bike Mailorder
Importeur in Deutschland: ISON Distribution

+ Silber und simpel. Klassisches Design
+/- gelasertes Halo Logo auf der Flanke

Halo Evaura

rmha-evaura-dwg-1150113

Baugleich mit Kinlin XR-22T  dann deutlich billiger.

Kosten: ca. € 65
Gewicht: 445 Gramm
Höhe: 22 mm
Breite: 24 mm
Speichenzahl: 20, 24, 28, 32, 36; Silber nur in 32
Farben: Silber, schwarz, weiß
Nicht geöst
Hersteller Site

Online verfügbar z.B. bei Shop velo CH
Importeur in Deutschland: ISON Distribution

+ Qualitätsprodukt aus Taiwan
+ Mit 24 mm die breiteste Felge hier
+ Ist “ eine richtige tubeless Felge“
– eben



Kinlin ADHN

adhn-e1407606288277

Kosten: ca. € 32
Gewicht: 510 Gramm
Höhe: 18 mm
Breite: 24 mm
Speichenzahl: 32, 36, 40 (letzte bei SJS Cycle)
Farben: Silber, schwarz
Geöst
Hersteller Site

Online verfügbar z.B. bei Hubjub UK
Importeur in Deutschland: ?

+ Qualitätsprodukt aus Taiwan, liefern auch an CNC Bikes
+ Mit 24 mm die breiteste Felge hier
c

Erdmann

erdmann_3_1200

Kosten: € 29
Gewicht: 435 Gramm
Höhe: 15 mm
Breite: 20 mm
Speichenzahl: 32
Einfach geöst
Online verfügbar bei Erdmann



Erdmann ist der Laden bei dem ich IMMER kaufe, wenn es um irgendwelche Fahradteile in irgendwelchen Eloxalfarben geht. Großartiger Laden, leider völlig immun gegen jegliche Verbesserungsvorschläge.  Ach so ja: Und ich will auch keinen Lolli mit der Lieferung geschenkt bekommen. Aber sonst: da kaufe ich am liebsten. Ehrlich.

Araya Gold NJS / 16B Gold

497c171cac_2

rim_arayagold_04_l

Das ist eine Schlauchreifenfelge und hat hier per Definition nichts zu suchen. Da ich aber ein großer Fan kleinerer japanischer Hersteller mit glorreicher Vergangenheit und fast ohne Zukunft wie Nitto, MKS, Kashimax, Hoshi, Ukai oder auch Araya bin, darf die hier rein. Von Araya fahre ich die SA-730, eine sehr schöne silbere 30 mm hohe Aerofelge.

Kosten: ca. € 72

Gewicht: 310 Gramm
Höhe: 12 mm
Breite: 21 mm
Speichenzahl: (28, 32) 36
Doppelt geöst
Hersteller Site (japanisch)

Online verfügbar z.B. bei Track Supermarket Japan
Importeur in Deutschland: Keiner?

+ Silber und simpel. Klassisches Design
+ Sehr schwer zu bekommen
– Bahnradfelge, fraglich wie lange die Felgenbremsen mitmacht
– Und das ist eine Schlauchreifenfelge.

Velocity A23 / A23 OC

movement-velocity-a23-oc-%e3%83%99%e3%83%ad%e3%82%b7%e3%83%86%e3%82%a3-%e3%83%81%e3%83%a5%e3%83%bc%e3%83%96%e3%83%ac%e3%82%b9-23c001a23polisheda23_3a23oc_424_450velocity-a23-offset-rim-profile-600x450

Velocity A23 sind recht beliebte Felgen die relativ oft verbaut werden. David von Positivo Espresso schwört auf die. Die A23 (steht für 23 mm Breite) gibt es auch als OC Version, wobei  das OC für „off Center“ steht. Das macht Sinn, um die Speichenspanung auf der Antriebsseite des Hinterrades zu reduzieren (etwa gleich bei der Ryde Pulse)

Kosten: ca. € 68
Gewicht: 450 Gramm
Höhe: 20 mm
Breite: 23 mm
Speichenzahl: 18 (nur schwarz), 20, 34, 28, 32, 36
Farben: Silber, schwarz, weiß, rot, blau
Nicht geöst
Hersteller Site

Online verfügbar z.B. bei Wiggle
Vertrieb in Deutschland: Laut Velocity Website: Keiner. Dafür sind die hier aber gut vertreten.

+ Qualitätsprodukt
– Aeroprofil (halb)

Velocity Aero

aerohead_sport_silver_800_615

aero_1_378_450

Kosten: ca. € 50
Gewicht: 560 Gramm
Höhe: 21 mm
Breite: 20 mm
Speichenzahl:  32, 36
Farben: Silber, schwarz
Nicht geöst
Hersteller Site

Online verfügbar z.B. bei Goldsprint
Vertrieb in Deutschland: Laut Velocity Website: Keiner. Dafür sind die hier aber gut vertreten.

+ Qualitätsprodukt
– Aeroprofil
– Keine abgedrehte Bremsflanke

Alex Rims G6000

20100307_1382212

Kosten: ca. € 22
Gewicht: 590 Gramm
Höhe: 23 mm
Breite: 20 mm
Speichenzahl:  32
Farben: Silber, schwarz, weiß
Einfach geöst
Hersteller Site

Online verfügbar bei Studio BrisantStudio Brisant
Vertrieb in Deutschland: Hartje

+ Hergestellt in Taiwan
– Aeroprofil
– Auslaufmodell? Auf der Hersteller Site nicht mehr gelistet

Ryde DP18

rigida-dp18-rims

Was vorher mal die Rigida DP18 war und nun von Ryde gekauft wurde. Das ist natürlich eine Aerofelge, aber da es diese bereits seit den Achtzigern gibt und oft verbaut wird, darf die hier dazu.

Kosten: ca. € 29
Gewicht: 590 Gramm
Höhe: 30 mm (OK, ich weiß: Ausnahme)
Breite: 19 mm
Speichenzahl: 32, 36
Nicht geöst
Hersteller Site

Online verfügbar bei CNC Bikes
Importeur nach Deutschland: SES Sandmann

+ Silber poliert und silber matt erhältlich
– Schon sehr hochprofilig – Aerofelge halt

Ryde Snyper

ryde-snyper-felge-622-silber-93218-de

Kosten: ca. € 28
Gewicht: 560 Gramm
Höhe: 21 mm
Breite: 23 mm
Speichenzahl: 32, 36
Einfach geöst, alternativ auch nicht geöst
Hersteller Site
Online verfügbar bei: Hm, scheinbar gar nicht.
Importeur nach Deutschland: SES Sandmann
– Schon eher eine Treking Felge.

Ryde Chrina

rigidachrinasil

Kosten: ca. € 22
Gewicht: 590 Gramm
Höhe: 20 mm
Breite: 25 mm
Speichenzahl: 32, 36
Doppelt geöst.
Hersteller Site
Online verfügbar bei CNC Bikes
Importeur nach Deutschland: SES Sandmann

Die Ryde Chrina hatte ich an meinem Panasonic FRC37 Winterrad verbaut. Richtig gut sieht die meiner Ansicht nach nicht aus. Und vor allem ist sie recht schwer und das machte sich doch erheblich bei der fehlenden Agilität des Rades bemerkbar.

Ryde Racer

racer_rims

Kosten: ca. € 24
Gewicht: 480 Gramm
Höhe: 20 mm
Breite: 25 mm
Speichenzahl: 32, 36
Nicht geöst.
Hersteller Site
Online verfügbar bei Rad & Sport Feucht
Importeur nach Deutschland: SES Sandmann

– Mir persönlich zu kantig
– Schon sehr hochprofilig – halbe Aerofelge

Mavic Open Pro C

open_pro_silber_1

Kosten: ca. € 45

Gewicht: 435 Gramm
Höhe: 19 mm
Breite: 19 mm
Speichenzahl: 32, 36
Doppelt geöst
Hersteller Site

Online verfügbar bei Bike Components
Mavic, deshalb gibt’s die hier quasi überall am Kiosk.

+ Qualitätsprodukt
– Für meinen Geschmack zu kantiger Querschnitt
– Mavic halt – fährt ja jeder
– Fette Mavic Aufkleber, gehen aber ab.

Mavic Open Elite

39184

Kosten: ca. € 27
Gewicht: 490 Gramm
Höhe: 19 mm
Breite: 19 mm
Speichenzahl: 32, 36
Doppelt geöst
Hersteller Site

Online verfügbar bei Bike Components
Mavic, deshalb gibt’s die hier quasi überall am Kiosk.

+ Deutlich weniger Qualität als die Open Pro
+ Gut sichtbarer, durchgehender Verschleißindikator
– Für meinen Geschmack zu kantiger Querschnitt
– Mavic halt- fährt ja jeder
– Fette Mavic Aufkleber – gehen aber ab.

Mavic A319

24147

Kosten: ca. € 30
Gewicht: 595 Gramm
Höhe: 20 mm
Breite: 25 mm
Speichenzahl: 32, 36
Doppelt geöst
Hersteller Site

Online verfügbar bei Bike Components
Mavic, deshalb gibt’s die hier quasi überall am Kiosk.

+ Deutlich weniger Qualität als die Open Pro
+ Gut sichtbarer, durchgehender Verschleißindikator (alut Mavic -nicht imBild)
– Für meinen Geschmack zu kantiger Querschnitt
– Mavic halt- fährt ja jeder
– Fette Mavic Aufkleber, gehen aber ab.

3 Kommentare

Eingeordnet unter 2016, Ingenieur, Mob, Moderne Klassik

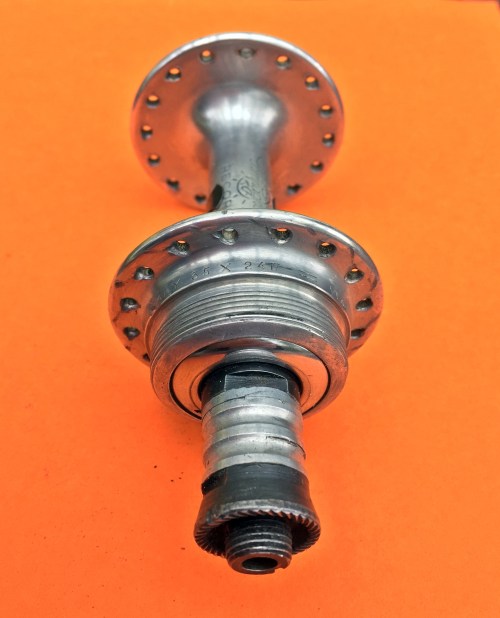

Laufrad: Campagnolo Omega 20 Felge mit 90er Veloce Nabe, alles NOS, alles blink blink

1401 Campa Omega 20 01

Der passende Laufradsatz für ein Moser Leader AX Evolution. Die Campagnolo Omega 20 ist eine Schlauchreifenfelge mit 36 Löchern aus den Neunziger Jahren, ein Paar habe ich vor ein paar Wochen relativ günstig erstanden.

1401 Campa Omega 20 02

Die Naben sind in etwa aus der gleichen Zeitspanne, vermutlich Veloce, Mirage oder Centaur, ausgestattet für 8 Gang Kassettennaben, ebenfalls NOS und bereits seit langer Zeit in einer der vielen Kellerkisten. Dazu DT Swiss Competition Speichen hinten und DT Swiss Revolution Speichen vorne mit Messingnippel. Erstaunlich widerspenstisch beim zentrieren; letztendlich ist zumindest das Hinterrad heute fertig geworden.

1401 Campa Omega 20 03

1401 Campa Omega 20 04



Wie bekommt man eine persönliche Note in so einen Satz Laufräder? Eloxierte Nippel? Nein, diesmal nicht; lediglich die beiden Nippel rechts und links vom Ventilloch sind nicht 14, sondern 12mm hoch, um die Unwucht durch das Ventil selber zu minimieren. Also, könnte man sich doch vorstellen, oder?

3 Kommentare

Eingeordnet unter 2014, Bits&Pieces, Mob

Ambrosio Nemesis Felgen

Seit Monaten bin ich Besitzer eines Paars alter Ambrosio Nemesis Felgen, 36L für Schlauchreifen. Mit Servizio Corsa Aufkleber.

Durch Zufall habe ich nun eine ganze Ladung neuer Schlauchreifen aus Japan in meinen Besitz bekommen, also dachte ich, ich mach mich jetzt doch daran die Felgen wieder in Schuß zu bringen und dann mit alten Campagnolo Naben einzuspeichen. Seit Tagen kratze ich nun an den Dinger rum und benutze Aceton um die von Kit und Kleberesten zu befreien. So langsam tut sich da auch was.

1310 Ambrosio vorher nachherSchönes Aufbauprojekt für die Herbstwinterfrühling Tage in Bremen. Und von denen gibt es viele.



Hinterlasse einen Kommentar

Eingeordnet unter 2013, Bits&Pieces, Mob

For Sale: Ambrosio Nemesis Felgen

Ambrosio 3 Ambrosio 2 Ambrosio 1Wer Interesse hat möge sich melden. Für 700C Schlauchreifen. Noch nicht gereinigt.





Hinterlasse einen Kommentar

Eingeordnet unter 2013, Bits&Pieces, Mob

Mavic Felgen Paris Roubaix Special Service des Courses

Ein Paar Schlauchreifenfelgen, 32 Loch, vor ein paar Wochen erstanden in einer Art Kaufrausch.

Angeblich das beste, was Mavic jemals gemacht hat, sieht man aber den Felgen so erst einmal nicht an. „Special Service des Course“ oder kurz SSC  ist das Profimaterial von Mavic, dass nicht an Freizeitfahrer verkauft wurde, sondern ausschließlich Profis vorbehalten war. Die Felgen haben dann auch immer dieses große MAVIC Zeichen und sind grau, in manchen Fällen auch anderes anodisiert, irgendwo hatte ich das mal gelesen.

Schlauchreifen sind auch nicht so mein Ding, aber hier hatte ich das starke Bedürfnis zuschlagen zu müssen, denn erstens hatte ich mir durch sinnlose Lehrtätigkeit ein paar Euro extra verdient und zweitens hatte ich eine ähnliche Ebay Auktion vor ein paar Monaten verloren. Der Stachel sass lief. In ähnlicher Anspannung warte ich auf einen schönen und großen Moser Leader AX Evolution Rahmen.

Also, ich muß jetzt noch die richtigen Naben, Speichen und Refen finden um daraus einen perfekten Laufradsatz zu bauen.

Es ist natürlich auch durchaus möglich, daß diese ganze SSC Geschichte Quatsch ist.

3 Kommentare

Eingeordnet unter 2012, Bits&Pieces, Mob

Phase Blau: Achtung. Fertig. Los!

Ich sitze an meinem Tisch und alles liegt bereit vor mir. Das ganze Werkzeug ist vorhanden, um einen neuen Laufradsatz aufzubauen. Mein Minoura Zentrierständer ist zwar ziemlich mies, aber so sind auch meine Fähigkeiten. Ich fahre ja auch keine Räder, die wesentlich schneller fahren, als ich jemals fahren könnte und so halte ich es auch mit meinem Werkzeug. Ich bin sehr zufreiden mit dem roten Spookey Nippeldreher. Neu ist ein Schlüsseldfür Hexagonalnippel, die ich bei diesem Laufradsatz zum ersten Mal verbauen werde.  Neu ist auch ein Speichenkopftreiber, da ich dieses Mal wieder Unterlegscheiben verwenden möchte und das ist Erfahrungsgemäß nicht so einfach, wenn die Nabenflaschlöcher nicht allzuviel Toleranzen aufweichen. Und die Mavicnaben, die ich verwenden möchte, haben keine großen Toleranzen. Und os geht es im +/- Schema weiter: Reifenheber: +. Park Tool Tensiometer TM-1: +. Obwohl ich natürlich gerne ein teures DT Swiss hätte. DT Swiss Nippelschraubenzieher: -. Davon hatte ich mir mehr versprochen, aber das fehlt der Hebel um Nippel richtig feste anzuziehen. Ballistol Öl: +. Der reine Wahnsinn. Ich habe heute meine Fixiekette damit geölt, seitdem fahre ich mindestens doppelt so schnell und halb so laut. Ballistol kann einfach alles. Ein paar Dosen Spray nach Syrien und schon ist da Ruhe. Gladbach würde den Pokal gewinnen. Und meine Kinder alle Abitur machen.

Die Teile. Bis auf die blauen Rigida Nove 36L Felgen, die hatte ich aber schon einmal auf dem Blog fotographiert. Das meiste in blau. die Conti Reifen, die Felgen, das Felgenband, das Mavic Logo in den Naben neu und blau ausgelegt. Dazu blaue Messing Hexagonalnippel. Vorne DT Swiss Revolution 2.0/1.5 Speichen, hinten DT Swiss Competition 2.0/1.8 Speichen. Dazu Unterlegscheiben. Normalerweise nehme ich Conti Schläuche, aber die waren leider bereits bei Rose ausverkauft. Sind seit Wochen ausverkauft, scheint Taktik zu sein. Der moderne Dura Ace Schmellspanner für hinten ist reine Deko, da finde ich noch etwas anderes. Diese Räder werden schwer. Alleine der Regina America Schraubkranz wiegt schon fast ne Tonne. Egal. Diese Räder werden erstens schön und sehr stimmig an meinem blauen Olmo Evolution 3 eingebaut werden. Mann, was freue ich mich wieder mit dem Teil zu fahren.

Blaue Phase. Alles ist bereit. Sammeln. Konzentration Jetzt nicht die Geduld verlieren und den richtigen Zeitpunkt finden und anfangen. Dazu ein paar Gläser Rotwein draußen auf der Terasse. Das Leben hat Kompensationen.

Ein Kommentar

Eingeordnet unter 2012, Bits&Pieces, Mob

Fertig zum Einspeichen

Mal wieder blaue Phase.

Dieses Frühjahr wird mein blaues Olmo Evolution One ordentlich „gepimpt“, um dann im Sommer als Olmo Evolution Two gute Dienste zu leisten. Das blaue Olmo war wirklich ein guter Kauf, es ist schnell, elegant und riesengroß. An dem Olmo ist derzeit mein erster, selbstgebauter Laufradsatz montiert: Mavic Open Pro Felgen mit Maillard Hochflanschnaben und irgendeinem Schraubbkranz, der aber leider eiert. Speichen wie üblich DT Swiss Competition (2,0 / 1,8) und DT Swiss Messingnippel. Schön, aber nicht extravagant.

Wirklich schöne Naben sind die Mavic 500. Ich hatte mal einen Laufradsatz damit gekauft und Tobias hat mir den dann hochglänzend aufpoliert. Die Vorderradnabe ist an meinem Union Fixie und mit der Hinterradnabe wusste ich lange Zeit nichts anzufangen. Zum Glück gab es dann aber die Gelegenheit noch eine VR zu kaufen. Zusammen mit einen Paar blau eloxierter Rigida Nova Felgen möchte ich das nun zu einem Laufradsatz für das Olmo aufbauen.

Im Prinzip recht konventionell, 3-fach gekreuzt, DT Swiss Revolution vorne, DT Swiss Competition Speichen hinten. Dazu blau eloxierte Hexagonalnippel aus Messing. Mit denen kann man wesentlich mehr Spannung auf das Rad bekommen und da die von innen angezogen werden, verkratzt die sichtbare Oberfläche auch nicht.

Ich habe immer Probleme mit dem Spannen von Speichen. Ich möchte ganz wie der große Schweizer Laufradpabst Gerd Schraner das gesagt hat, soviel Spannung wie möglich drauf geben, am liebsten so um die 1.000N, aber dann brechen mir oft die Nippel während des Aufbaus weg. Mal sehen, ob das mit den Hexagonalnippeln besser wird.

Dazu noch Schwlbe Felgenband 16mm (ebenfalls blau), Continental Schläuche (gelb, komplementär) und blaue Continental Gradn Prix 4000 Reifen ebenfalls in blau.

Das Mavic Logo auf den Naben habe ich selber mit Acrylfarbe eingefärbt. Sieht nicht so toll aus, von weitem merkt man aber ohnehin nichts.

Zum Einspeichen fehlt jetzt nur noch eine gute Flasche Rotwein.

Hinterlasse einen Kommentar

Eingeordnet unter 2012, Bits&Pieces, Mob, Olmo San Remo, Uncategorized
