Nick’s Berma

Nick ist der Sohn von Thomas und wünscht sich ein Rennrad. Mit Thomas saß ich mehrere Jahr im gleichen Büro und irgendwann war es soweit, dass Nick groß genug war, ich einen passenden Rahmen hatte und allgemein die Ansicht bestand, dass nun ein guter Zeitpunkt wäre.

IMG_0740IMG_0742

Es ist nicht einfach ein klassisches Rennrad für einen Jungen zu bauen, denn dem Jungen ist es egal, ob das Rad klassisch ist oder nicht. Schnell sollte es sein und gut aussehen, wobei „gut“ schwer zu beschreiben ist. Zum Glück gefiel Nick ein Giant TCR, das ich Thomas einmal ausgeliehen hatte, so dass ich mir nicht so viel Sorgen machen musste, das er eigentlich etwas grelles mit Scheibenbremsen aus dem Baumarkt haben wollte auf dem groß „Todesstern“ oder „Platz da!“ draufsteht.

Und ich machte mich daran nachzudenken, wie ich klassisches Rennrad gut aussehen kann, ohne dass teure, alte Komponenten verbaut werden müssen. Und was zudem auch etwas aushält und einfach repariert werden kann: Teile wie Reifen, Laufräder, Lenkerband oder Schaltwerk gehören zu den Dingen, die ich an den Rädern meiner Kinder ständig reparieren muss. Und so kam die komplette Shimano 600AX Ausstattung wieder in die Kiste.

IMG_0743

Von Alexander hatte ich diesen schönen kleinen Berma Rahmen bekommen, der wahrscheinlich einmal von einer Frau gefahren wurde. Nur 46 cm groß, komplett mit einer Campagnolo Gran Sport Gruppe ausgestattet, bis auf einige Teile die in seinem längeren Leben bereits ausgewechselt werden mussten und durch billige Teile ersetzt wurden. Da waren schlimme Saccon Bremshebel dran, aber auch eine Miche Kurbel mit 160 mm Kurbelarmlänge, schlanke 650A Schlauchreifenfelgen und ein schöner, schmaler Rennradlenker von 3ttt mit nach innen gebogenen Enden. Das habe ich, bis auf den Lenker und die Kurbel, alles abgebaut, denn es war entweder nicht schön, oder nicht praktisch. Vorne gab es einen Umwerfer der zwei Kettenblätter bediente, das eine mit 43 und das andere mit 42 Zähnen. Wer hatte sich so etwas ausgedacht und warum?

IMG_0745

Berma ist ein kleiner italienischer Rahmenbauer aus Padua; das Unternehmen wurde 1930 von Mario Bertocco (woraus sich Berma ableitet) gegründet und baute unter dem eigenen Namen, aber auch für andere Marken Rahmen. Das Logo zeigt die olympischen Ringe, was vermuten lässt, dass irgendwann einmal ein Sportler auf einem Berma Rahmen bei den olympischen Spielen erfolgreich war. Im Netz gibt es einige sehr schöne Exemplare zu sehen – was aber nicht verhindert hat, dass es das Unternehmen heute nicht mehr gibt.

IMG_0751

Erst einmal weg mit der ganzen Campa Gruppe und auch mit den Saccon Bremshebeln.

Stattdessen montierte ich Tektro Kinderbremshebel, die ich auch selber fahre. Diese haben den Vorteil, dass sie eine sehr große Auflagefläche haben, auch aus dem Unterlenker für kleine Hände zu greifen sind und nicht so massiv aussehen.

IMG_0747IMG_0748

Bei den Laufrädern entschied ich mich, vor allem aus Gründen der Stabilität,  für einen Satz MTB 26er mit reflektierenden Streifen, die jetzt hier so aussehen wie Aerofelgen. Dummerweise hatte das Hinterrad eine Einbaubreite von 135 mm (der Rahmen aber nur 126), so dass aufwändig eine neue Nabe eingespeicht werden musste. Darauf kamen sehr dünne Schwalbe Reifen die lustigerweise für Rollstühle gedacht sind. Ich hoffe einmal, dass die keine Geschwindigkeitsbegrenzung auf 10 km/h haben. Und dazu Schläuche mit Autoventilen, damit Nick sich an der Tankstelle bedienen kann.

IMG_0750

Bei der Schaltung habe ich mich für die gut greifbaren Modolo Schalthebel entschieden und zwar zwei, einer für rechts und einer für links, obwohl vorne kein Umwerfer montiert ist. Der geht nur kaputt und macht das Rad komplizierter als notwendig.

Und bei den Bremsen habe ich vorne (quasi wie immer) die Campa Super Veloce verbaut, die hinten aber leider zu kurz waren,s o dass dort eine neue schwarze Shimano Bremse ran musste.

IMG_0753IMG_0754

Der Rahmen selber hat bereits einige Kampfspuren. Andererseits hat er eine schöne, verchromte Gabel und Pantographien an der Krone und an den Sattelstreben. Der Zusammenhang zwischen Berma, Padua und einer Taube (?) ist mir nicht unbedingt klar. Da das Berma Logo rot ist, habe ich die Tauben entsprechend ausgelegt.

IMG_0755IMG_0756IMG_0757IMG_0758IMG_0759

Miche Kinderkurbel mit 144er Lochkreis und 43er Kettenblatt. Und natürlich mit einer andersfarbigen Kettenblattschraube (in Berma Rot) wie bei allen Rädern die ich gebaut habe.

IMG_0776

Microshift Mezzo Schaltwerk. Microshift wird hierzulande meiner Meinung nach unterbewertet, für einen kleinen, taiwanesischen Hersteller haben die sehr gute Produkte. Zum Beispiel sehr günstige STI Hebel für 7 und 8-fach Schaltungen, mit denen man sehr schöne klassische Räder umrüsten könnte – wenn der deutsche Importeur (Messingschläger) die Produkte auch nach hier bringen und einfach verfügbar machen würde.

IMG_0782

Erste Probefahrt heute zur Eisdiele Molino mit der Tochter.

„Oh, das fährt ja viel leichter, und schneller als mein Rad (ein Vicini MTB)!“

„Und kann auf meinen Rad jetzt auch freihändig fahren – das geht hier auch bestimmt … vielleicht doch nicht.“

„Kaufst Du mir ein Spaghettti Eis?“





Ein Kommentar

Eingeordnet unter 2017, Mob, Nick'S Berma

Anmerkungen zum Laufradbauen.

Ein neuer Laufradsatz ist heute fertig geworden: Araya SA-730 Aerofelgen mit Shimano 5800er 11-Speed Naben für das neulackierte 3Rensho Rad. Zeit sich mal wieder generell über das bauen von Laufrädern auszulassen und was das mit Knutschparties in der Teenyzeit zu tun hat.

Doch zunächst einmal was zur Technik. Wer nichts mit Technik zu tun haben will überschlägt diesen Teil und steigt bei „Knutschparty“wieder ein.

Laufradsatz OA 01/02
[Die Nummerierung folgt dem Shimano Production Code]

Vorderrad

Nabe Shimano 105 HB-5800. 32 Loch in schwarz. Es mag besser gestylte Naben geben, aber Qualität und Preis sprechen für die 105er. Shimano Ultegra ist teurer, etwas leichter, aber nicht wirklich besser. Novatec Naben sind eine Alternative, allerdings musste ich leider erfahren, dass die Industriekugellager nicht besonders haltbar sind und ein Austausch teuer werden kann. Shimano dagegen verwendet noch offene, klassische Kugellager.

Letztendlich ist es allerdings auch ziemlich egal was vorne angebaut wird, hinten ist wichtiger und weniger Auswahl. Und da wollte ich das gleiche Modell hinten wie vorne.

DT Swiss Revolution Speichen, double-butted, 3-fach gekreuzt in silber. Ich habe noch nie ein Laufrad gebaut, was nicht 3 fach gekreuzt eingespeicht wurde und sollte mal damit anfangen. Allerdings nicht radial bei 32 Speichen.

DT Swiss Messingscheibchen zwischen Nabe und Felge. Verwende ich immer, wenn ich wirklich gute und stabile Räder aufbauen will und Zeit habe. Der Einbau ist etwas schwieriger und die Speichen sollten einen Millimeter länger sein als brechnet.

DT Swiss Messing Nippel 14 mm in silber. Übrigens – egal wie lang ein Nippel ist, das Gewinde im Nippel ist immer gleich lang. Man bekommt also keine stabilere Verbindung zwischen Speiche und Nippel, nur weil man längere Nippel wählt. Ich habe 14 mm (statt 12 mm) auch nur deshalb genommen, weil ich mir bei der Aerofelge nicht sicher war, ob ein 12 mm Nippel gereicht hätte. Hätte er.

Araya SA-730 Aero Felge. 32 Loch (klar) silber, Hochglanz poliert. Die zweite silber Hochglanzfelge die ich verbaue nach der H plus Son SL42 für Cobra. An sich mag ich ja lieber geöste Felgen, aber hier musste die Arraya Felge genommen werden, damit der japanische Touch bei dem 3Rensho erhalten bleibt.

Felgenband Schwalbe HP 16 mm. Ich mag nicht-geklebtes Felgenband lieber, auch wenn die Gefahr besteht, dass es bei der Reifenmontage verrutscht. Und zudem gefällt mir bei dem Schwalbeband die Farbe sehr. Passt auch sehr gut zu der Farbe des 3Rensho Rahmens. Jedes Mal, wenn ich einen Platten habe, werde ich mich daran erinnern. Bei der Arraya Felge ist 16 mm gerade etwas zu wenig um alle Speichenlöcher gut abzudecken und 18 mm zu breit zum Einbau. Was die sich da in Osaka wohl gedacht haben?

Schläuche Continental Race 28 mit 60 mm SV Ventil. Einfach weil die am billigsten sind. Latexschläuche sollen ja schneller sein, aber auch schneller die Luft verlieren. Und 60 mm ist definitiv zu lange für diese Aerofelgen, aber macht sich gut mit den alten gelben Ventilkappen von Conti, von denen ich noch einige habe.

Warum eigentlich ist es uncool Ventilkappen zu benutzen? Gewicht? Unwucht? Zu viel Zeitverlust bei einem Platten? Kann ich nicht verstehen. Erstens ist es vermutlich ganz sinnvoll das zarte SV Ventilchen zu schützen (Da ich ja mal Chef einer Ventilfabrik in Japan war darf ich das wohl schreiben) und zweitens ist das ein zusätzliches Designelement.

Reifen Challenge Strada 700x25C Schwarz/Naturflanke

Einen Moment war ich am zögern, ob komplett schwarz doch die bessere Alternative zu spiegelpolierten Aerofelgen sein könnte. Auf jeden Fall kommen nur noch zwei Typen von Reifen an meine Räder:

  1. Conti GP4000 S II, weil das nun einmal ein Reifen unterhalb der magischen Preisgrenze von €30 ist und ein Wunder an Langlebigkeit und Pannensicherheit. Aber doof aussieht. Deshalb braucht es Alternativen.

    Sieht doof aus.

  2.  Alles was schwarz oder schwarz/Naturflanke ist und eine Diamantmuster für einen besseren Grip hat. Wie eben z.B. der Challenge Strada oder der Vittoria Open Corsa.

Die Idee farbige Reifen an meine Räder zu bauen habe ich gänzlich aufgegeben. Totales Verbot herrscht bei der Verwendung von Mavic Reifen (sehr pannenanfällig) und Veloflex (sehen total toll aus, lassen sich aber aufziehen wie Panzerketten und sind pannensicher wie russische AKWs).

Ab und an darf es auch schon mal ein Schwalbe, ein Vredestein, ein Panasonic oder ein Michelin sein. Über den ganzen Rest kann ich nichts sagen, außer dass viele Reifen sehr teuer sind (Specialized, Zipp, Bontrager…)

Hinterrad

Nabe Shimano 105 FH-5800, 32 Loch in schwarz für 10/11 Speed.

Die Nabe für meinen ersten 11-Speed Aufbau.

Bei den Speichen habe ich mich für dickere DT Swiss Competition (1,8 mm) auf der Antriebseite und dünnere DT Swiss Revolution (1,5 mm) auf der anderen Seite entschieden. Ich wollte das mal ausprobieren und schauen, ob Einspeichen und/oder Fahrverhalten anders sind, als wenn ich, wie bisher, komplett DT Swiss Competition verbaue.

Kassette Shimano 105 CS-5800 11 Speed mit 11-12-13-14-15-17-19-21-23-25-28 Ritzeln. Hat laut Shimano den folgenden Vorteil (u.a.):

„RIDER TUNED WIDE RANGE GEARING STAY IN RHYTHM WITH THE CADENCE CONTROL OF 11-SPEED“
Aha. Klingt wie ’ne japanische Gebrauchsanweisung für ein Transistorradio aus den Sechzigern. Reicht aber für ein kurzes Schaltwerk. Denn lange sind wirklich uncool.

Ansonsten alles exakt wie beim Vorderrad. Hier mal zwei Photos auf die schnelle.

DSCF2195

Ach so, die Speichennippel rechts und links vom Ventil mache ich immer in einer anderen Farbe, damit man das Ventil schneller findet! Eine glebe Kappe hilft natürlich auch ungemein.



DSCF2196

Hier kann man zumindest die Unterlegscheiben erkennen.

Gedanken beim Bauen

Ich habe jetzt vielleicht so ca. 40-50 Laufräder gebaut, und da ich damit vermutlich mehr gebaut habe als der durchschnittliche Weltbürger, würde ich gerne einmal einige Weisheiten darüber verbreiten, ohne jetzt gleich eine neue Schraner Bibel schreiben zu wollen.

Gutes Werkzeug

Ja, das ist eine Weisheit nach dem Motto: „Rauchen ist ungesund“. Aber ich rauche halt doch. Man  braucht eine Menge teures Zeug, das spart eine Menge Ärger. Dazu gehört ein vernünftiger Zentrierständer. Ich hatte erst so ein fieses Teil von Minora, das hat ewig gedauert, da das Ding nicht steif genug war und trotzdem teuer. Jetzt habe ich einen sauteuren Centrimaster. Und einParktool Tensiometer. Und und und. eine meiner besten Anschaffungen war ein Nippelhalter von Grunge. Damit bekommt man die Nippel gut in hohen Aerofelgen plaziert. denn es ist ganz mies, wenn der Nippel in die Hohlkammerfelge fällt und man den wieder rausfrimmeln muss und sich sogar mit dem Gedanken trägt, den einfach drinnen zu lassen.

Schmierung a la Deep Water Horizon

Ich verbrauche immer Unmengen Ballistol beim Laufradbauen. Alles wird fett mit Öl eingesprüht, damit keine Reibung zwischen Nabe und Speiche und vor allem möglichst wenig zwischen Nippel und Felge entsteht. Letztens hatte Hannes keine Lust einzusprühen und dann war das rad gar nicht zu zentrieren und musste komplett wieder auseinander genommen werden. Also, Nippel, Speichenbögen, Speichengewinde, Unterlegscheiben und Speichenlöcher der Felge, alles wird so dick eingesprüht, bis sich die Familie über den Ballistol Lakritzgeruch in der Wohnung beschwert.

Richtige Speichenlänge berechnen und nachmessen

Ich benutze Spocalc zum Berechnen der Speichenlänge und messe Naben und Felge noch mal nach und vertraue nicht den Herstellerangaben. Das spart jede Menge Ärger. Sind die Speichen zu kurz bekommt man die beim Einspeichen nicht rein, aber dann weiß man wenigstens, dass man etwas falsch gemacht hat. Oder es ist nicht genug Gewindeverbund da, das merkt man dann beim zentrieren. Sind die Speichen zu lang klappt erst einmal alles prima, aber dann schauen die Speichen aus den Nippeln heraus. dann bekommt man das Laufrad zwar fertig, beim fahren hat man dann aber ein erhöhtes Risiko eine Plattens, wenn sich das Felgenband bis zum Speichenende durchdrückt und dann den Schlauch in Mitleidenschaft zieht. Trieb mich zum Wahnsinn bei meinem Panasonic. Es hilft dann alles nix mehr, man muss wieder alles ausbauen und mit neuen Speichen von vorne anfangen.

Nie zwei Mal dasselbe bauen

Ich habe, glaube ich, noch nie eine Felge zweimal verbaut und auch keine Nabe, bis auf Novatec für Fixie Aufbauten und Nabendynamos von Shutter Precision. Ich denke einfach, das es beim zweiten Mal im Leben immer weniger Spaß macht.

Höhenschlag, Seitenschlag, Mittigkeit, Speichenspannung

Man nehme maximal drei und zwar in dieser Reihenfolge. ein Höhenschlag muss IMMER komplett herauszentriert werden, so was merkt man beim fahren, die Seitenflanken nutzen sich nicht gleichmässig ab und da Einstellen der Bremsen wird schwierig. Ein Seitenschlag sollte auch komplett raus, aber das ist extrem aufwändig dies zu tun und auch unsinnig, denn bei der Benutzung der Laufräder kommt der ohnehin in Maßen wieder. Mir reichen plus/minus 0,05 mm Genauigkeit, dann mache ich Schluss und deswegen habe ich auch keine 1/100 mm Meßuhren. Mittigkeit ist auch irgendwie wichtig, aber vorne geht das sowieso automatisch und hinten bin ich nicht so kritisch. 1-2 mm Außermittig macht auch keinen Unterschied im Fahrverhalten und für die Einstellung der Bremsen. Und dann verzichte ich alle Speiche gleich stramm anzuziehen. Ich denke nicht, dass das wichtig ist und mit vernünftigem Aufwand hinhaut. Also 10-20% Abweichung finde ich ganz in Ordnung und hat bislang noch keine Probleme gemacht.

Knutschparty

Jetzt kommt der wichtigste Tip überhaupt. Man kann die Laufräder nicht zwingen. Manchmal ist das Material nicht gut oder man hat selber keinen guten Tag, oder beides und dann geht es halt nicht mehr weiter. Dann nehme man sich ein Glas Rotwein und höre erst einmal auf. Einen zweiten Versuch hat man dann noch, aber wenn es dann nicht klappt, dann muss man das Ganze eine Nacht stehen lassen und am nächsten Tag klappt es dann wie von selbst. Das ist gerade für ungeduldige Menschen wie mich schwierig. Also am besten keinen künstlichen Zeitdruck aufbauen, wenn die Dinger einen Tag später fertig werden ist das ja auch nicht weiter schlimm.

Ich nenne das den Knutschparty Effekt, weil mich das an meine Teenyzeit erinnert. Wir sassen in schlecht beleuchteten, mit Alufolien ausgeschlagenen, sogenannten „Partykellern“ , hörten Supertramp, Barclay James Harvest oder anderen heute völlig inakzeptabelen Schrott und knutschen mit den Mädels. Also die, die wollten, wie z.B. Brixie Möller an die ich mich besonders gerne erinnere. Man kann die Mädels aber nicht zwingen. Und ab und an fand man sich dann alleine mit einer Flasche Bier am Rande der Matratze wieder. Und das muss man halt akzeptieren und bis zur Einladung zur nächsten Knutschparty warten.





4 Kommentare

Eingeordnet unter 2016, Ingenieur, Mob

Laufradsatz blau : Erdmann – DRC ST22

Relativ lange steht bei mir ein Satz DRC ST22 Aerofelgen im Keller.

Ich konnte die einmal recht günstig im Rennrad Forum erwerben, wusste aber nie so recht was ich aus denen basteln sollte. Eine Weile trug ich mich mit dem Gedanken die an meinem blauen Basso zu verbauen; mit der Entscheidung daraus ein Bahnrad zu machen wurde die Verwendung aber wieder hinfällig. Winterzeit: Laufradbauzeit. Und so besorge ich mir ein paar blaue Erdmann Naben und bastelte das ganze relativ unspektakulär zusammen zu einem Budget Ersatz LRS für Shimano 8-10 fach Antriebe.

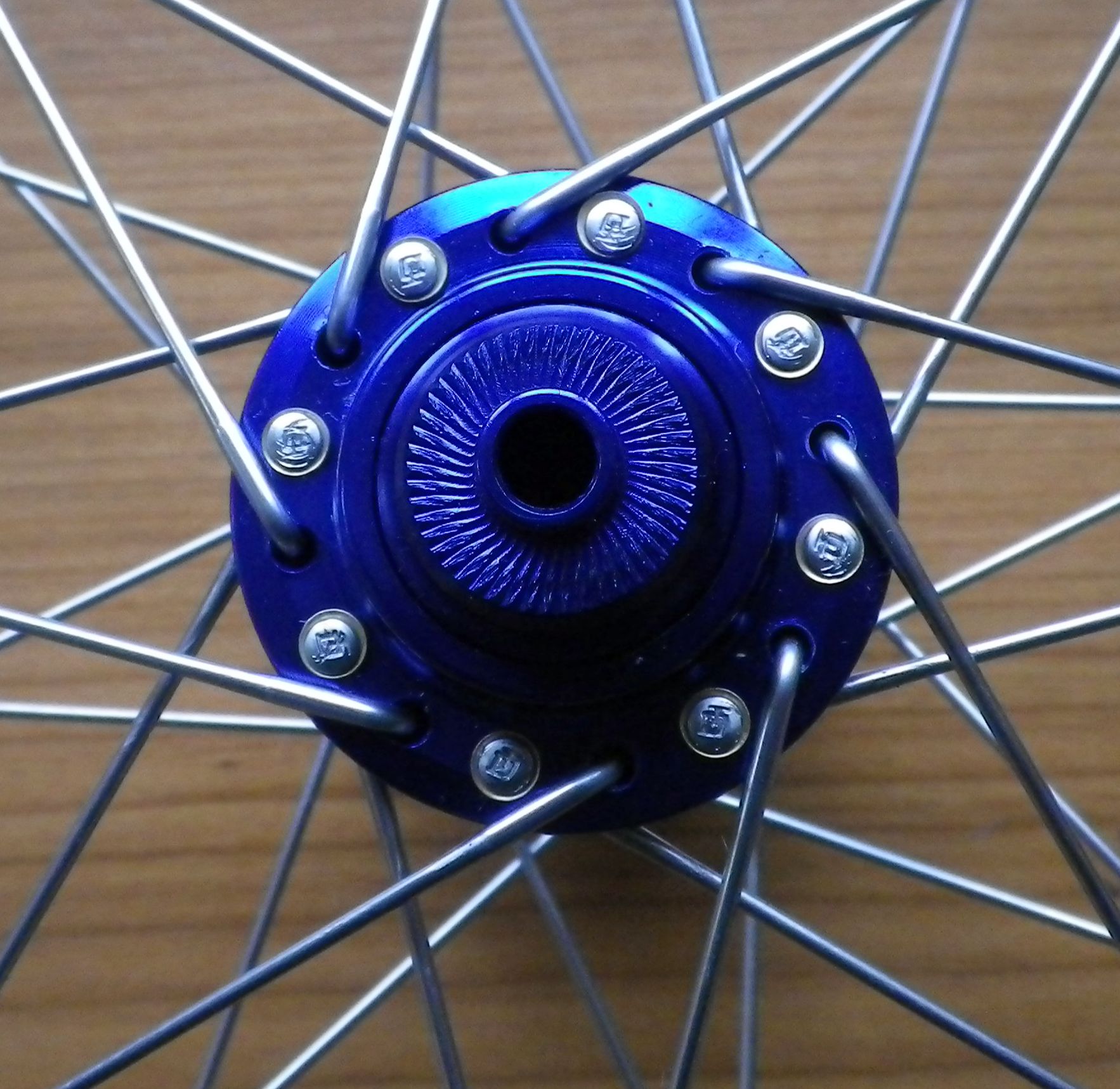

1301 DRC Erdmann 1

1301 DRC Erdmann 2

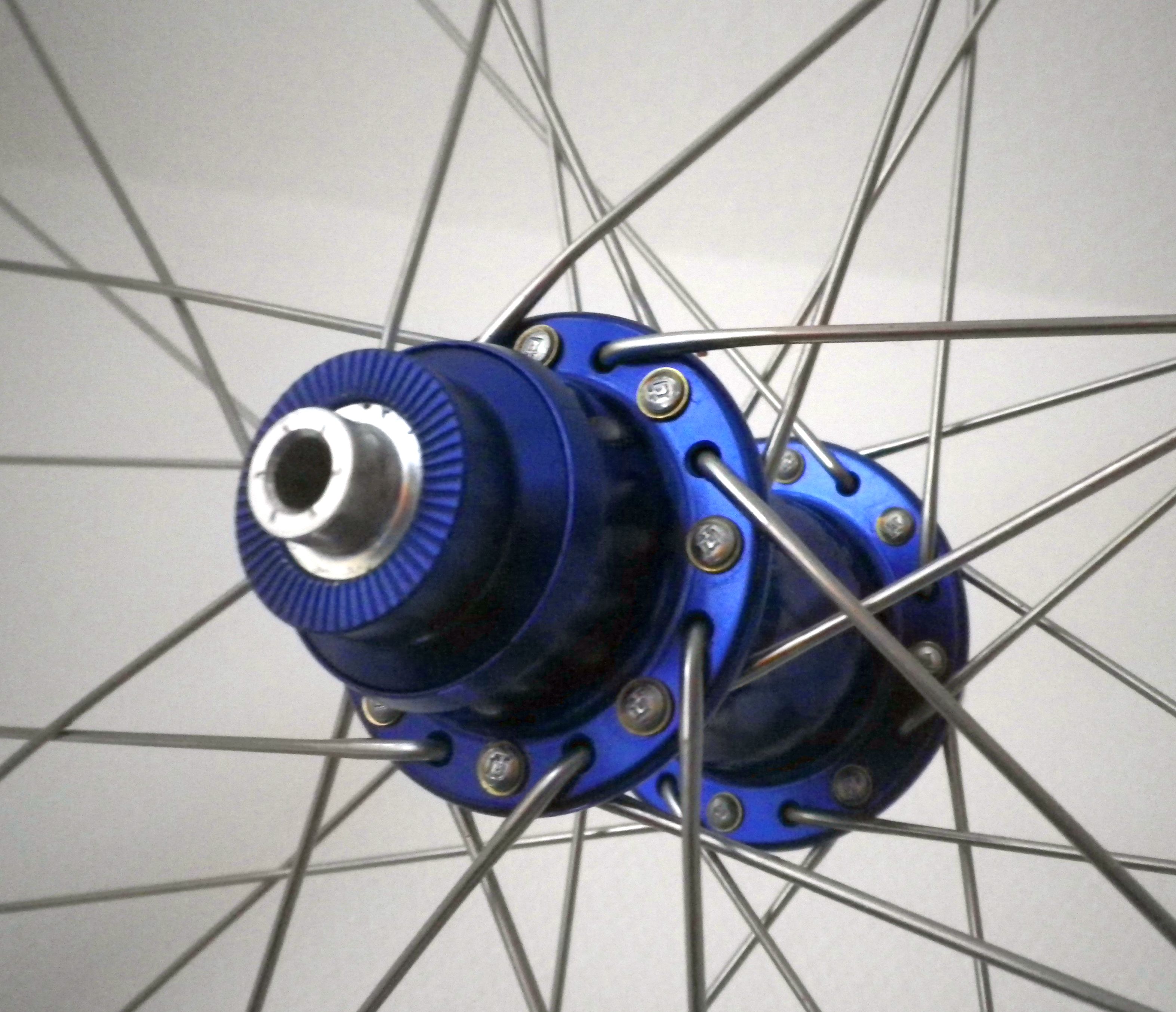

1301 DRC Erdmann3



Ein Paar Worte zu Radsport Erdmann: Ich kaufe da oft und gerne, erstens weil die eine relativ gute Auswahl an eloxierten Teilen haben (Nippel, Ventilkappen, Endkappen insbesondere) und auch ein paar andere spezielle Dinge die es sonst nicht überall gibt. Mit den Naben gab es ein kleines Problem, da di vom Hersteller nicht richtig verschraubt war – das konnte aber mit „Manni“ von Radsport Erdmann schnell gelöst werden. Um die Naben wirklich gut sind muss sich noch zeigen. Ich denke man sollte da keine Illusionen haben, das sind halt Novatec oder andere taiwanesische/Chinesische Massenprodukte. Ich hätte gerne nur andere Endstücke für die Schnellspanner anstatt dieser häßlichen schwarzen Dinger.

Und noch ein paar Worte zu DRC: Das ist eine italienische Hersteller, 1992 gegründet, die haben nicth nur die ST22 sondern auch eine ganze Reihe anderer Felgen im Programm. Prima, aber in Deutschland quasi nicht bekommbar, oder habe ich da was verpasst? Also, ich konnte nur das hier finden.

Laufradsatz LA0003 und LA0004

(Nummerierung analog zum Shimano Produktionscode)
